Galwanizernia

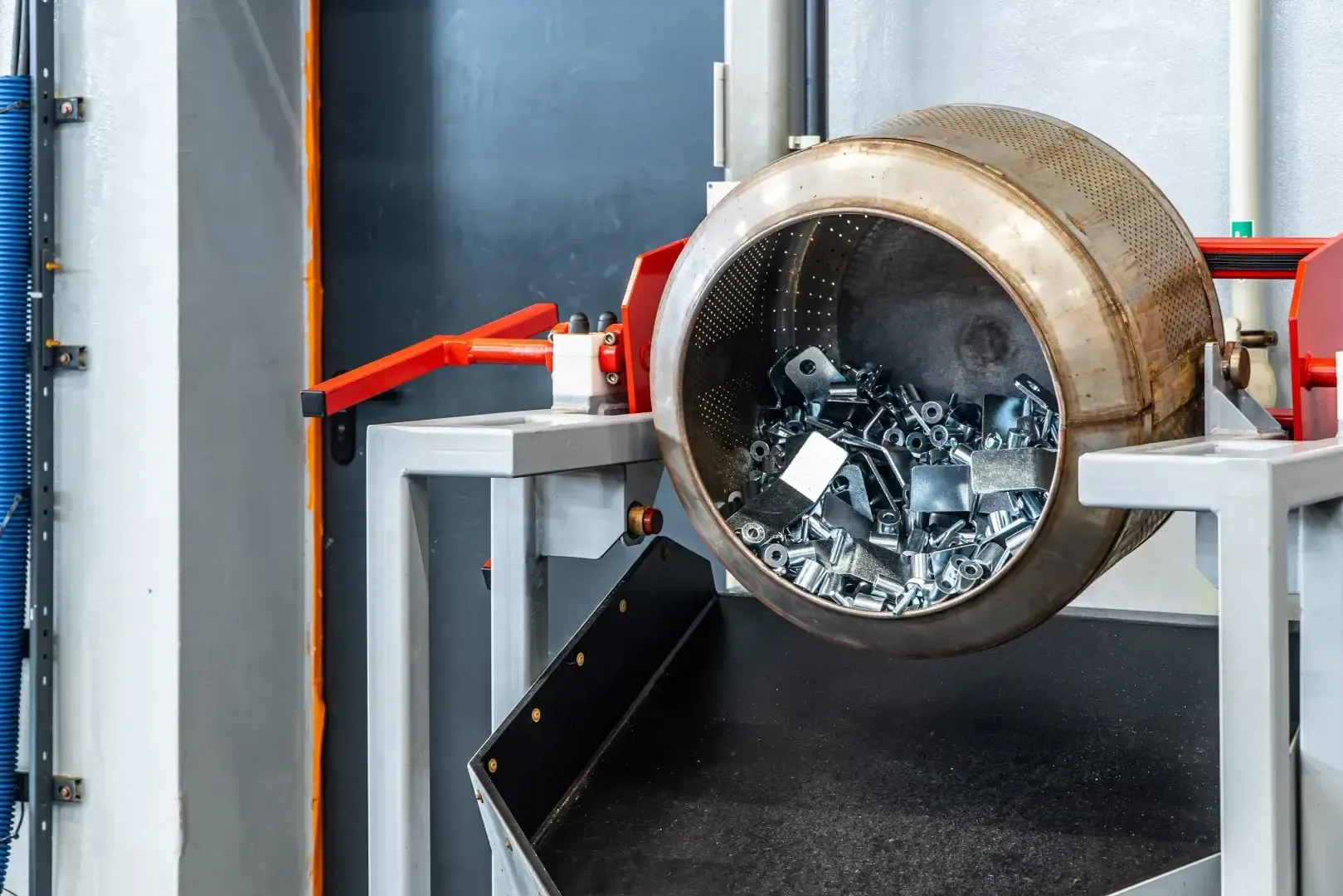

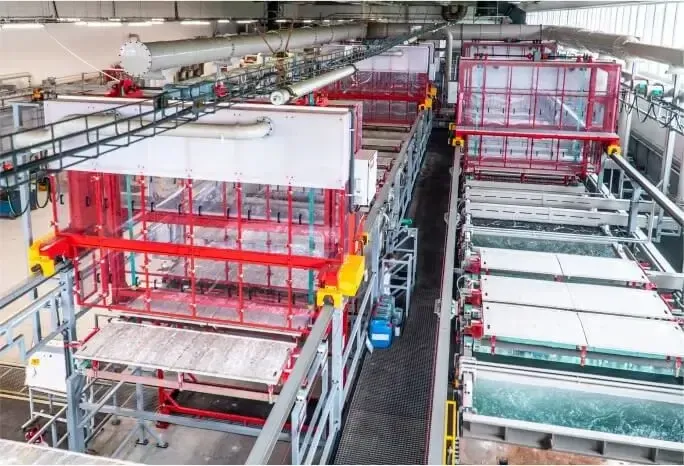

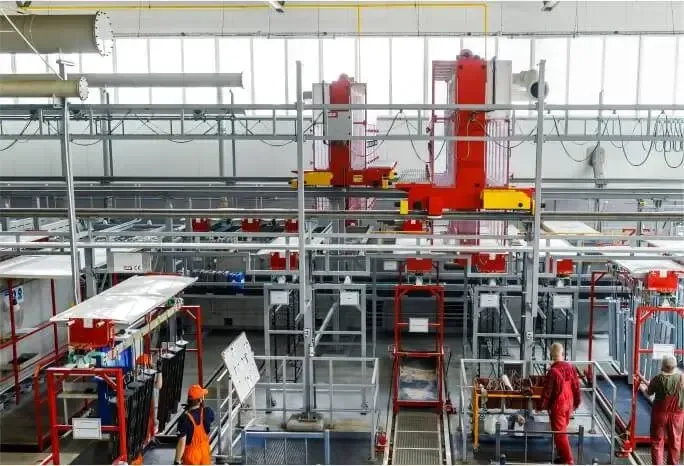

Linia zawieszkowa do większych elementów i bębnowa do drobnych detali

Jak działa nasza galwanizernia na Śląsku?

Nad odpowiednim składem kąpieli technologicznych czuwają chemicy, mający do dyspozycji profesjonalne laboratorium <br>analityczne.

Do 100 kg

Od 100 kg do 1T

Nowe terminy realizacji

Galwanizernia Śląsk – dlaczego warto z niej skorzystać?

Posiadamy najlepsze

Dostępne urządzenia
i technologie

Zatrudniamy

Najlepszych fachowców

Nie wpływa negatywnie

Na środowisko naturalne

Dlaczego warto skorzystać z galwanizerni
na Śląsku?

<b>Cynkowanie galwaniczne pozwala na uzyskanie estetycznej i jednorodnej powłoki,</b> na której ostateczną grubość (3 -25 mikrometrów), możemy wpływać poprzez regulacje parametrów procesu, takich jak przepływ prądu i czas. Dostarczone do cynkowania detale i konstrukcje stalowe, przed nałożeniem powłoki, są starannie odtłuszczane i oczyszczane z rdzy poprzez trawienie w kwasie. Następnie elementy umieszcza się w wannach

z alkalicznym elektrolitem, gdzie w procesie elektrolizy nakładana jest warstwa cynku. Na następnych etapach procesu warstwa cynku zostaje poddana pasywacji białej, żółtej lub tytanowej – polepszającej przyczepność powłoki lakierniczej. W celu zwiększenia trwałości, powłoki na linii zawieszkowej mogą być dodatkowo uszczelniane.

Galeria

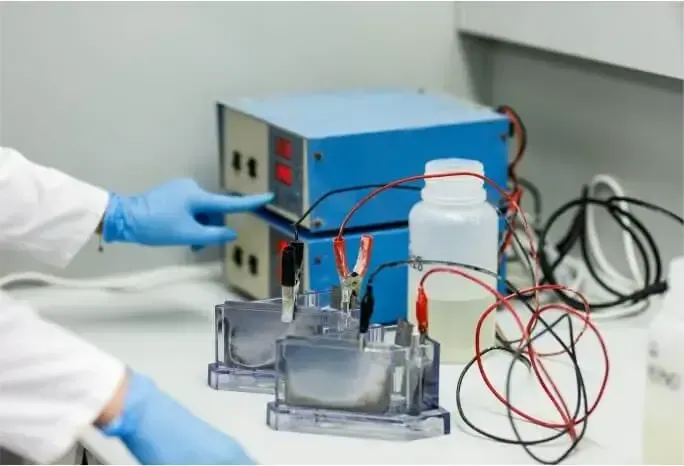

zdjęcie urządzenia pomiarowego Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

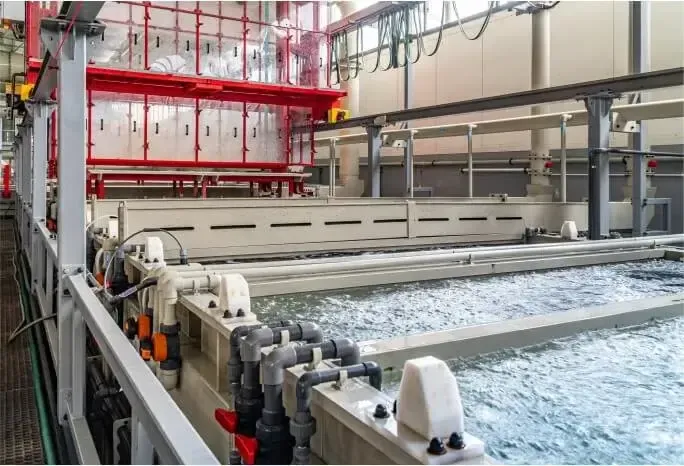

zdjęcie taśmy przygotowanej do ochłodzenia elementów po galwanizacji Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

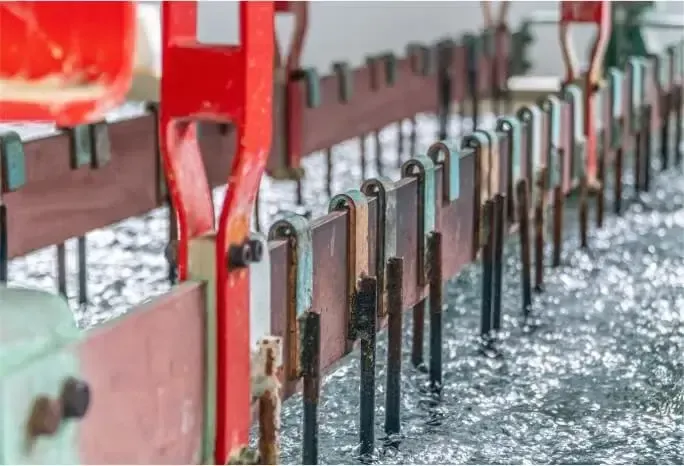

zdjęcie elementów ochładzanych po galwanizerii Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

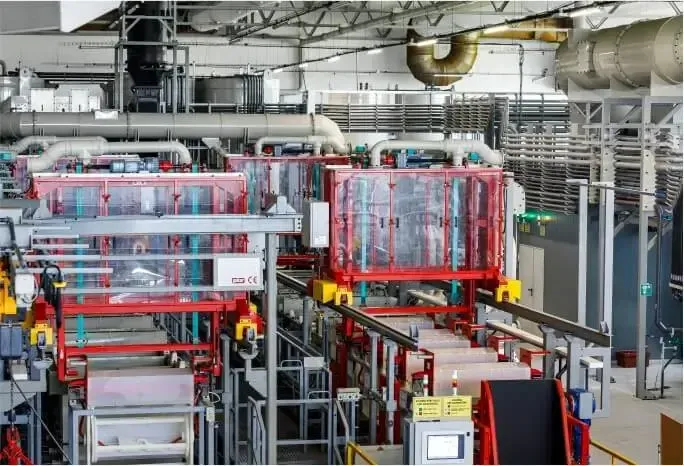

zdjęcie 2 taśm produkcyjnych z galwanizeri Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

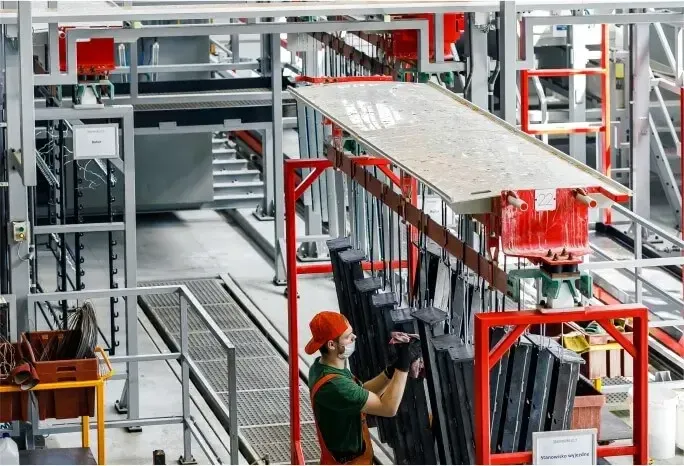

zdjęcie człowieka przy elementach po galwanizeri Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

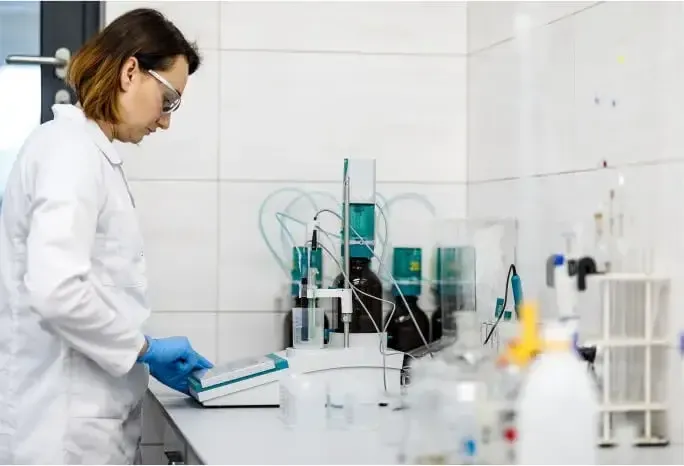

zdjęcie pani przy labolatorium chemicznym w galwanizeri Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

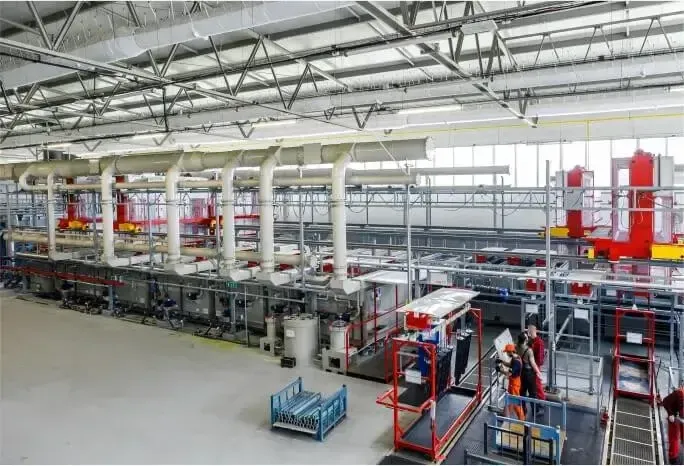

zdjęcie przedstawiające segment Galwanizernia Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

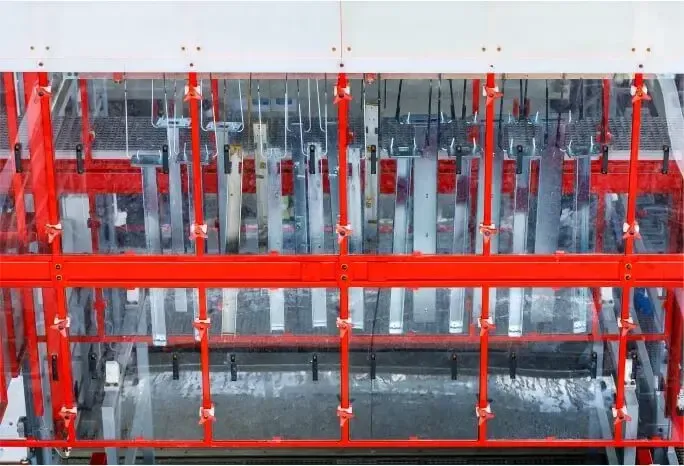

zdjęcie przedstawiające elementy metalowe przygotowanie do galwanizernia Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

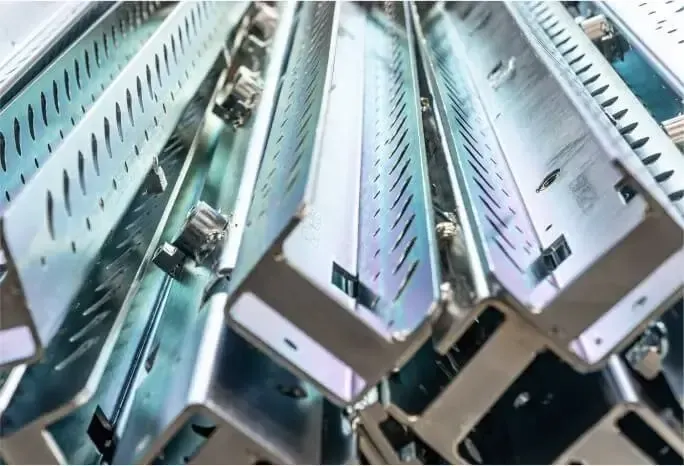

zdjęcie przedstawiające metalowe podłużne elementy z galwanizeri Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

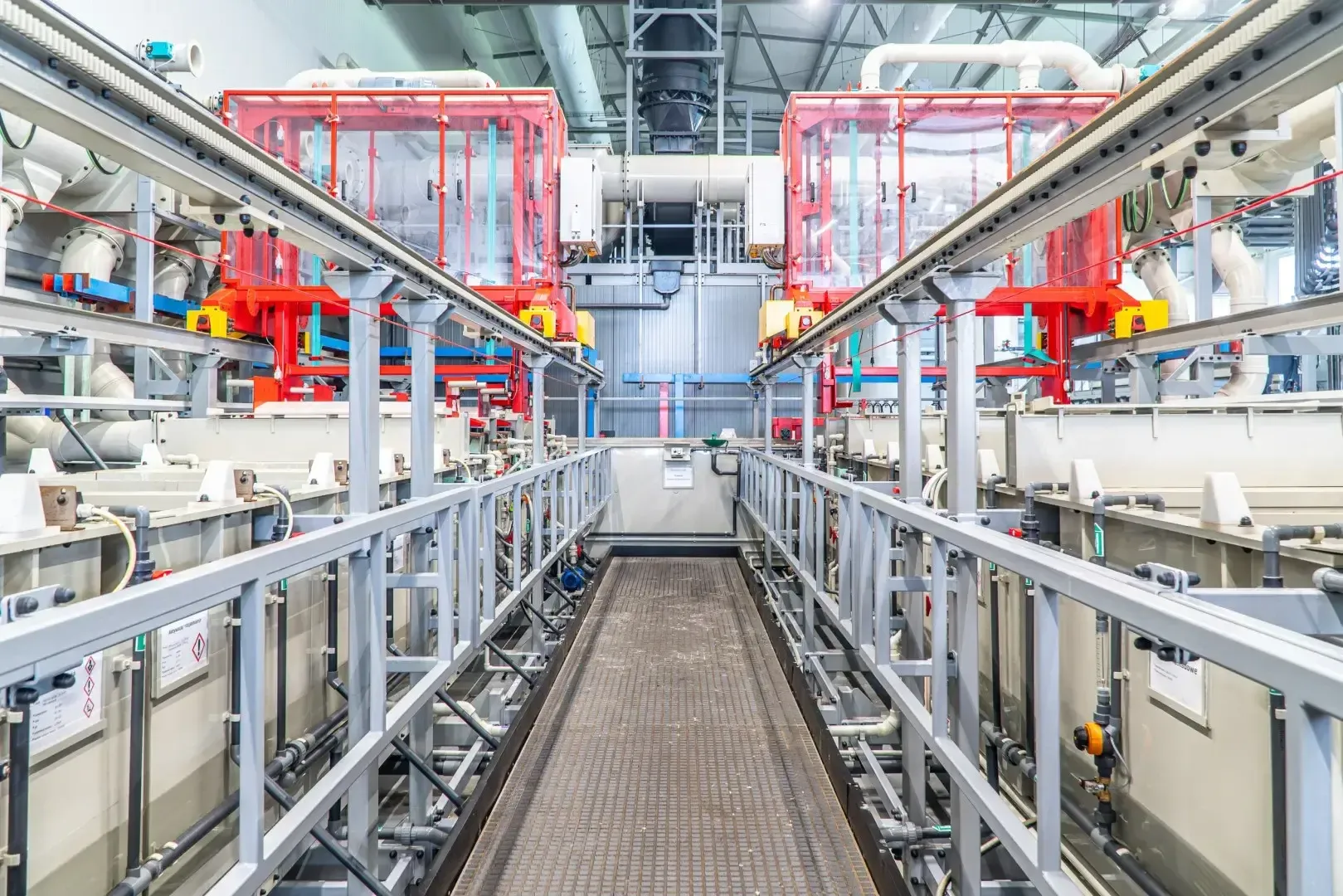

Zdjęcie przedstawiające dwie linie galwanizeri w zakładzie Strumet

Warunki przyjęcia konstrukcji

OWH - Ocynkownia Galwaniczna [PDF]

Zakład Wyrobów Metalowych

STRUMET SP. Z O.O.

Wytyczne	Opis
1. Skład chemiczny	Cynkowanie galwaniczne umożliwia pokrywanie antykorozyjną warstwą cynku konstrukcje ze stali o zawartości krzemu (Si) mniejszej od 0,03 % lub mieszczącej się w przedziale 0,15% – 0,25 %.
2. Stan powierzchni	Powierzchnia konstrukcji powinna być wolna od zgorzeli, grubej warstwy rdzy, odprysków spawalniczych, żużlu po spawaniu, silikonowych środków antyodpryskowych, zabrudzeń farbami, smarami i olejami.
3. Cechy konstrukcji	Linia zawieszkowa: Konstrukcje powinny mieć możliwość podwieszenia ich za pomocą zawieszek pod trawersem. Kształt konstrukcji powinien umożliwiać swobodny napływ kąpieli technologicznych do wszystkich przestrzeni oraz ich swobodny wypływ.
4. Wymiary konstrukcji	Linia zawieszkowa: Gabaryty konstrukcji muszą być mniejsze lub równe od przedstawionych wymiarów – 2,8 x 0,8 x 1,8 m (długość x szerokość x głębokość). Przy dwóch wymiarach zbliżonych do granicznych wymagana wcześniejsza konsultacja. Maksymalna masa wsadu do 600kg na 1 trawers, maksymalna wielkość wsadu do 1200 dm2 na 1 trawers. Linia bębnowa: Minimalna ilość wsadu 20kg na 1 bęben
5. Otwory odpowietrzające	Konstrukcje wykonane z elementów o przekroju zamkniętym powinny posiadać otwory odpowietrzające, umożliwiające swobodny napływ kąpieli technologicznych w trakcie zanurzania oraz ich swobodny wypływ w trakcie wynurzania konstrukcji na poszczególnych etapach procesu. Poniższa tabela podaje wielkość i ilość otworów odpowietrzających w elementach konstrukcji. Otwory odpowietrzające mogą być wykonane jako trójkątne lub półokrągłe wycięcia w ściankach profili. Poniższe rysunki obrazują zasady umieszczania otworów odpowietrzających.

Wytyczne oraz opis

1. Skład chemiczny

Cynkowanie galwaniczne umożliwia pokrywanie antykorozyjną warstwą cynku konstrukcje ze stali
o zawartości krzemu (Si) mniejszej od 0,03 % lub mieszczącej się w przedziale 0,15% – 0,25 %.

2. Stan powierzchni

Powierzchnia konstrukcji powinna być wolna od zgorzeli, grubej warstwy rdzy, odprysków spawalniczych,
żużlu po spawaniu, silikonowych środków antyodpryskowych, zabrudzeń farbami, smarami i olejami.

3. Cechy konstrukcji

Linia zawieszkowa: Konstrukcje powinny mieć możliwość podwieszenia ich za pomocą zawieszek pod
trawersem. Kształt konstrukcji powinien umożliwiać swobodny napływ kąpieli technologicznych do
wszystkich przestrzeni oraz ich swobodny wypływ.

4. Wymiary konstrukcji

Linia zawieszkowa: Gabaryty konstrukcji muszą być mniejsze lub równe od przedstawionych wymiarów
– 2,8 x 0,8 x 1,8 m (długość x szerokość x głębokość). Przy dwóch wymiarach zbliżonych do granicznych
wymagana wcześniejsza konsultacja. Maksymalna masa wsadu do 600kg na 1 trawers, maksymalna wielkość
wsadu do 1200 dm2 na 1 trawers.

Linia bębnowa: Minimalna ilość wsadu 20kg na 1 bęben

5. Otwory odpowietrzające

Konstrukcje wykonane z elementów o przekroju zamkniętym powinny posiadać otwory odpowietrzające,
umożliwiające swobodny napływ kąpieli technologicznych w trakcie zanurzania oraz ich swobodny wypływ w
trakcie wynurzania konstrukcji na poszczególnych etapach procesu. Poniższa tabela podaje wielkość i
ilość otworów odpowietrzających w elementach konstrukcji.

Otwory odpowietrzające mogą być wykonane jako trójkątne lub półokrągłe wycięcia w ściankach profili.
Poniższe rysunki obrazują zasady umieszczania otworów odpowietrzających.

Wymiary wewnętrzne profilu zamkniętego w mm mniejsze niż:			Minimalna średnica otworów w mm w przeciwległych krańcach profilu oraz ich liczba:
Okrągły	Kwadratowy	Prostokątny	1	2	3
15	15	20 x 10	8	–	–
20	20	30 x 15	10	–	–
30	30	40 x 20	12	10	–
60	60	80 x 40	20	12	10
80	80	80 x 60	20	18	12
100	100	120 x 80	25	20	12
120	120	160 x 80	30	25	16
160	160	200 x 120	40	25	16
200	200	260 x 140	50	30	16

Wymiary wewnętrzne profilu zamkniętego w mm mniejsze niż:
Okrągły	Kwadratowy	Prostokątny
15	15	20 x 10
20	20	30 x 15
30	30	40 x 20
60	60	80 x 40
80	80	80 x 60
100	100	120 x 80
120	120	160 x 80
160	160	200 x 120
200	200	260 x 140
